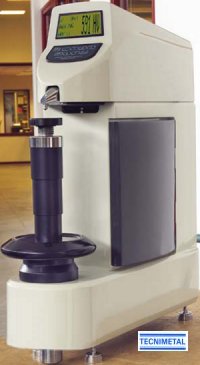

Durómetro
Rockwell digital dureza Rockwell y
Rockwell superficial.
Durómetro de mesa robusto, diseño con nariz horizontal
permite al penetrador ensayar en zonas de difícil
acceso. Pantalla LCD iluminada, medida de
partes internas en anillos
de diámetro 23 en adelante. Conexión con PC mediante
RS-232.
Escalas
: Rockwell:
A, B, C, D, E, F, G, H, K, L, M, P, R, S, V.
Rockwell superficial:
N, T, W, X, Y. conversión
entre escalas Vickers, Brinell, Rockwell superficial,
Leebs, UTS.
Display :
pantalla LCD iluminada resultados de dureza, conversión,
penetrador, tiempo de espera, contenido de memoria,
configuración completa del equipo, limites de tolerancia
pasa/no pasa, numero de ensayos, media, desviación
estándar, rango R.
Características:
Resultados de dureza, conversión de escalas,
penetrador sobre nariz para el acceso a partes internas
hasta 23mm de diámetro, contenido de memoria,
configuración completa del equipo, limites de tolerancia
pasa/no pasa, numero de ensayos, media, desviación
estándar, rango R.
Corrección
automática de la
curvatura para superficies cilíndricas y
esféricas.
Precisión:
Conforme a
EN-ISO 6508 y ASTM E-18.
Resolución:
0,1 unidades Rockwell.
Cargas:
10 Kg. precarga 60,
100, 150 de carga total.
durometros rockwell
Control de carga
: automática
Tamaño de
piezas
:vertical
250mm, horizontal desde línea central 150mm.
Acceso a partes exteriores y a partes
internas 40mm diámetro
(estándar) y 23mm con
penetrador corto.
Salida de
datos
: RS-232 para impresora TA-220 y PC.
Fuente de
alimentación
:110/220V
50Hz
Peso
: Aprox. 100kg
Suministro
estándar
-
Unidad principal
-
Salida de datos RS-232C
-
Penetrador Rockwell de diamante
-
Penetrador de bola Brinell 1/16”
-
Bolas de ensayo Rockwell
-
Yunque de ensayo plano diámetro 70
mm
-
Yunque de ensayo en V diámetro 30
mm
-
Patrones de dureza HRC, HRB
-
Cable eléctrico
-
Certificado
-
Manual de usuario e instalación
| Escala Rockwell |
Rockwell A, B, C, D, E, F, G, H, K, L, M, P, R,
S,
V |
| Resolución de durezas |
0,1 unidades Rockwell |
| Cargas de ensayo |
Precarga de 10Kgf carga total de
60, 100,
150Kgf mediante sistema de circuito cerrado |
| Pantalla |
LCD |
| Aplicación de fuerza |
Automática |
| Ciclo de ensayo |
Automático |
| Duración de la carga |
Programable de 2-50" |
| Tiempo de penetración |
Automática |
| Salida de datos |
RS-232 |
| Precisión |
conforme a las normas EN-ISO6508, ASTM E-18 |
| Ubicación de muestra de ensayo |
Espacio vertical 250mm Espacio horizontal
150mm |
| Acceso a la muestra |
Superficie externa Superficies cilíndricas
menores a 3mm de diámetro. Superficies
internas desde 40mm con penetrador estandar y
23mm con penetrador corto. |
| Suministro de energía |
220 o 110V, 50Hz |
| Dimensiones de máquina |
Ancho 225mm Largo 715mm Altura 790mm |
| Peso |
100Kg |
Accesorios
opcionales
-
Penetrador corto
-
Penetrador de diamante (tipo cincel)
-
Penetrador de diamante delgado
-
Penetrador de bola 1/8"
-
Penetrador de bola 1/4"
-
Penetrador de bola 1/2"
-
Yunque de ensayo plano diámetro 225
mm
-
Yunque de ensayo plano diámetro 150
mm
-
Yunque de ensayo en V grande
-
Yunque de ensayo en V
-
Soportes de fijación.
-
Impresora
TA 220
con cable.
-
Patrones certificados UKAS
Descarga del folleto durómetro
Rockwell analógico
|
