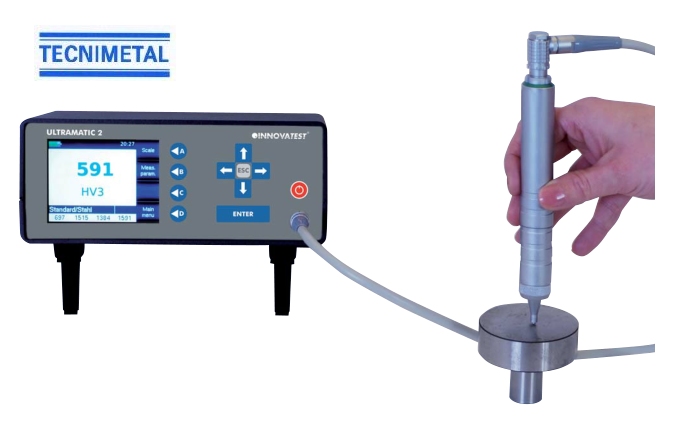

Durómetro
portátil vickers Ultramatic II
El manejable
durómetro portátil por ultrasonidos Ultramatic II
ofrece medidas de dureza de todos los materiales que se
miden tradicionalmente mediante los procedimientos
Vickers y Rockwell.
Ultramatic II
es extremadamente sencillo de usar, gracias a su menú de
operación y una gran pantalla gráfica retroiluminada. La
evaluación electrónica de la medida ofrece de forma
directa el valor de dureza en HV, y convierte a HB y
HRC. La calidad de la medida se garantiza con una serie
de 500 medidas por segundo.
Por ello,
Ultramatic II resulta ideal no sólo para la toma de
medidas portátil in situ, sino también para obtener
resultados en producción, inspección y laboratorio.
Ultramatic II se puede ajustar a un amplio rango de
materiales sin problemas y almacena hasta 20
calibraciones particulares completas, con la
identificación del material.
Los datos medidos
se almacenan con los datos asociados de fecha, hora,
material y evaluación (bueno/malo). De cara a
posteriores evaluaciones, está disponible un software
con funciones estadísticas variadas.
La carga para la
prueba se puede ajustar al rango de aplicación, sin
necesidad de cambiar la calibración. Las sondas más
pequeñas permiten medir en áreas de difícil acceso (p.ej.
soldaduras) o superficies curvas, en cualquier
dirección, y sin necesidad de introducir un factor de
corrección.
Equipo básico:
Optativo:
-
Opción de
generación de curvas de profundidad de dureza
(superficies tratadas)
-
Opción de
almacenamiento de hasta 30.000 medidas
-
Opción de
medida sobre materiales sinterizados
-
Opción de
transmisión de salida encendida/apagada
El programa de
software para Windows Ultramatic permite el
control remoto del durómetro y facilita un análisis
gráfico de las lecturas o posibilita la realización de
informes mediante el tratamiento de parámetros. Las
lecturas se transfieren al PC, donde se pueden analizar
y organizar facilmente.
Funciones
-
Graba y
almacena los datos recogidos con Ultramatic II
-
Presenta los
datos medidos como listas, tablas o histogramas
-
Analiza
estadísticamente los datos medidos
-
Programa los
parámetros de medida de Ultramatic II
-
Almacena las
configuraciones de medida en el propio durómetro o
en el PC
-
Actualiza datos
de grupos de medidas almacenados en Ultramatic II
-
Carga y borra
configuraciones paramétricas de medidas almacenadas
previamente en el durómetro o el PC
-
Corrige en
cualquier momento los datos medidos. Durante la
grabación de datos, las lecturas seleccionadas
pueden ser borradas.
-
Presenta datos
en alemán o inglés
Informes de
prueba
-
Imprime listas,
tablas y sumarios, incluyendo estadísticas
-
Presenta
múltiples series de medidas en una lista con las
mismas cargas, material y escalas de dureza
-
Puede incluir
el logo de empresa en el informe
-
Para cada serie
de medida, se puede introducir un título y otros 8
textos definidos por el usuario en forma de
etiqueta
Requerimientos
del sistema
-
PC compatible
IBM, 64 MB RAM, 11 MB disponibles en memoria de
disco duro, drive de CD-ROM
-
Sistema
operativo Windows 2000 o Windows XP
|
Sistema de medida |
Dureza
Vickers modificada según el método UCI
(impedancia de contacto ultrasónico) |
|
Normas |
Conforme a la norma DIN 50159,
ASTM A 1038-05 y VDI/VDE directiva 2616 |
|
Penetrador |
Vickers
(pirámide de diamante 136º) |
|
Cargas |
dependiendo
de las necesidades de uso, sondas de 3N a 100 N
|
|
Medidas |
Vickers
HV Directo 10-3000
Rockwell
HRC Conversión 20-68,0
Brinnell
HB
Conversión 41 - 99.5
UTS
N/mm2 Conversión 255 - 2180
|
|
Reproducibilidad |
Vickers
HV ±1%
Rockwell HRC ±0.5
Rockwell HRB
±1.2
Brinell HB
±1% |
|
Materiales de prueba |
Básicamente metales. Se puede adaptar mediante
una muestra de calibración a plásticos, vidrio y
cerámicas. |
| Pila |
Recargables 9,6 V /1700 mAh (2,5 horas por
carga, 5 horas de uso contínuo) |
|
Temperatura de funcionamiento |
0º-50º C
|
| Peso |
2200 g
|
Accesorios
opcionales
durometros
Rockwel durometrosRockwel
-
Sondas adicionales de 10N, 20N, 30N,
49N y 98N.
-
Soporte de alta precisión.
-
Apoyo para sondas para superficies
planas.
-
Apoyo para sondas para superficies
convexas de 10mm a 50mm.
-
Apoyo para sonda SL (slim nose)
-
Impresora portátil.
-
Funda para unidad principal y
accesorios.
|
